KiCad 10.0.1 скачать

KiCad: проектирование электронных схем и печатных плат до 32 слоёв

KiCad — это мощная среда автоматизированного проектирования электроники (EDA), которая превращает создание электронных схем и печатных плат в продуманный и наглядный процесс. Программа подходит как для начинающих радиолюбителей, так и для профессиональных инженеров: с её помощью можно разработать сложные принципиальные схемы, проверить их корректность и подготовить дизайн печатной платы к производству.

Что умеет KiCad

В отличие от узкоспециализированных инструментов, KiCad объединяет в себе целый набор приложений для полного цикла проектирования:

• Создание принципиальных схем. Используйте обширные библиотеки компонентов, чтобы собрать схему любой сложности.

• Проверка правил (ERC). Программа автоматически проверяет схему на ошибки — например, на отсутствие соединений или конфликты компонентов.

• Разработка печатных плат. Создавайте макеты до 32 слоёв меди с точной разводкой дорожек.

• Интерактивный маршрутизатор push‑and‑shove. Инструмент помогает аккуратно размещать дорожки, «отодвигая» соседние элементы при необходимости.

• Работа с дифференциальными парами. Обеспечьте точное согласование сигналов для высокоскоростных интерфейсов.

• Настройка длины дорожек. Контролируйте длину проводников для синхронизации сигналов — критично для современных цифровых схем.

• 3D‑визуализация. Встроенный просмотрщик на базе OpenGL позволяет увидеть готовую плату в объёме: вращайте модель, изучайте расположение компонентов и выявляйте потенциальные коллизии ещё до изготовления прототипа.

• Рендеринг с настройками отображения. Настройте стиль и цвета 3D‑модели, чтобы сделать вид более наглядным и удобным для анализа.

• Просмотр фотошаблонов Gerber (gerbview). Проверяйте выходные файлы для производства, убеждаясь, что все слои и маркировки соответствуют задумке.

• Связь схемы и платы (cvpcb). Автоматически сопоставляйте компоненты на схеме с их посадочными местами на плате — это исключает ошибки при переносе проекта.

Ключевые компоненты KiCad

Программа состоит из нескольких взаимосвязанных модулей:

• Менеджер проектов. Централизованное управление файлами проекта: схемами, макетами плат, библиотеками и отчётами.

• Eeschema. Редактор принципиальных схем с поддержкой иерархических блоков и обширными библиотеками компонентов.

• Редактор символических обозначений. Создавайте и редактируйте условные графические обозначения для схем — адаптируйте их под стандарты вашей компании или личные предпочтения.

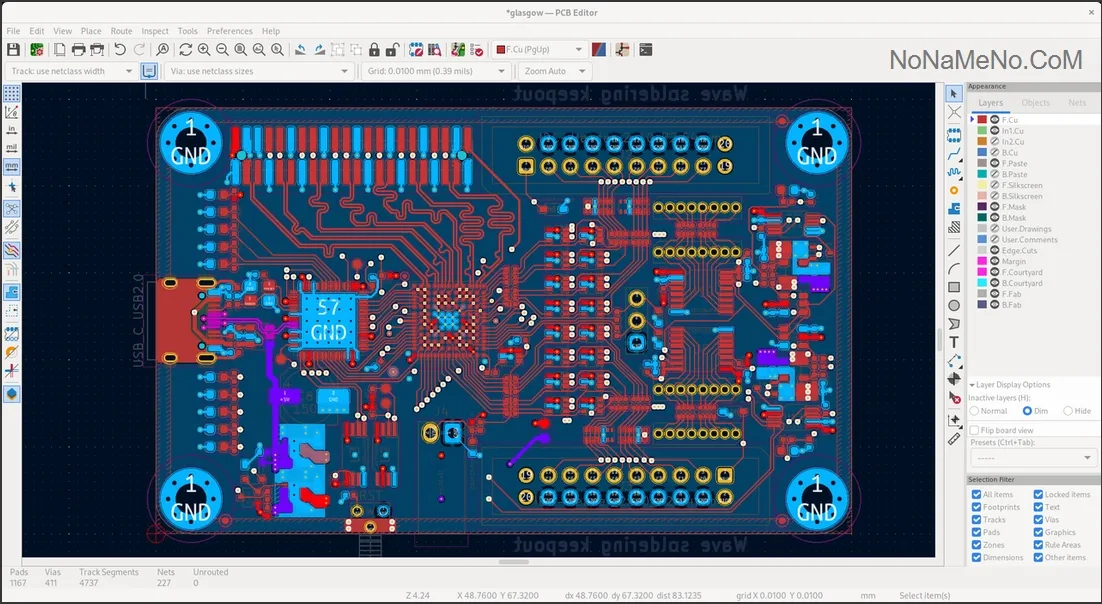

• Pcbnew. Основной инструмент для разводки печатных плат: размещайте компоненты, прокладывайте дорожки, настраивайте полигоны и слои.

• Редактор посадочных мест. Разрабатывайте индивидуальные посадочные места для нестандартных компонентов или корректируйте существующие.

• Gerbview. Просмотрщик файлов Gerber — формата, используемого на производстве. Проверяйте слои меди, маски, маркировки и апертуры.

• Текстовый редактор отчётов. Анализируйте журналы ошибок, списки компонентов (BOM) и другие выходные данные в удобном формате.

Как это работает на практике

Допустим, вы разрабатываете устройство на микроконтроллере с интерфейсом USB 3.0. С KiCad вы:

1. Собираете схему в Eeschema, выбирая компоненты из библиотек.

2. Запускаете ERC, чтобы убедиться, что все соединения корректны.

3. Переносите схему в Pcbnew и размещаете компоненты на плате.

4. Используете push‑and‑shove, чтобы аккуратно развести дорожки, избегая пересечений.

5. Настраиваете длину дифференциальных пар USB 3.0 для синхронизации сигналов.

6. Открываете 3D‑просмотрщик, чтобы проверить, не задевают ли компоненты корпус.

7. Экспортируете Gerber‑файлы через Gerbview и отправляете их на производство.

Преимущества KiCad

• Открытый исходный код. Программа бесплатна и доступна для изучения, модификации и распространения.

• Обширные библиотеки. Используйте готовые компоненты или создавайте собственные — от резисторов до сложных микросхем.

• Интеграция модулей. Все инструменты работают в единой среде: изменения в схеме автоматически отражаются на плате и наоборот.

• Поддержка сложных проектов. Разводите многослойные платы с учётом требований к импедансу, экранированию и тепловому режиму.

• Экспорт в промышленные форматы. Готовые проекты можно передать на производство в виде Gerber, Excellon и других стандартных файлов.

Системные требования

Для комфортной работы с KiCad (версия 10) необходимо:

• Операционная система: Windows 10 или 11 (x64 или ARM64).

• Процессор: Intel или AMD (64‑bit).

• Оперативная память: минимум 1 ГБ, рекомендуется больше для сложных проектов.

• Место на диске: 10 ГБ.

• Разрешение экрана: минимум 1280×1024, оптимально — 1920×1080 или выше.

• Графическая подсистема: поддержка OpenGL 2.1 или новее.

• Важно: 32‑битные системы не поддерживаются.
