DipTrace: профессиональный редактор плат и схем

Программа бережно относится к вашему времени и железу, работая быстро даже на средних офисных ПК, а главное — она полностью понимает ваши старые проекты из P-CAD, Eagle или OrCAD.

Что внутри среды проектирования?

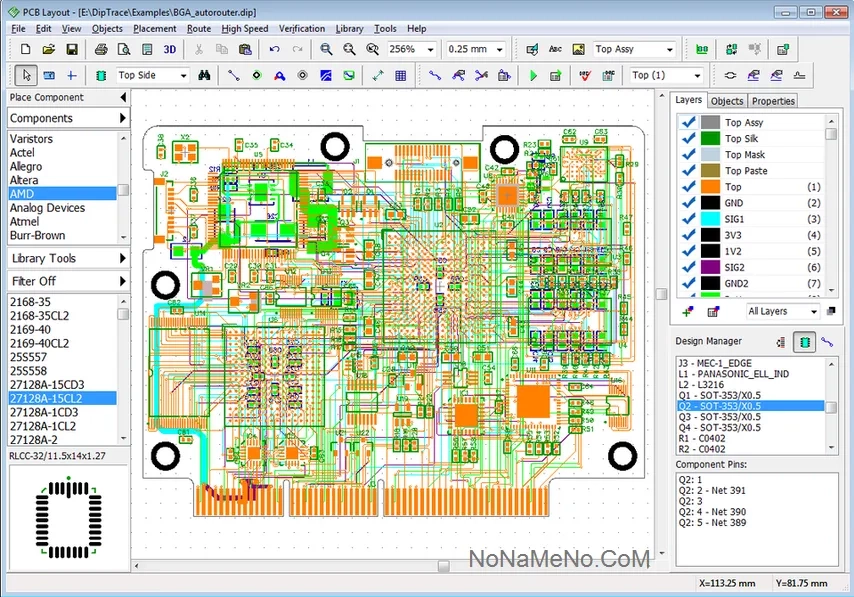

• Редактор плат. Создавайте платы любой сложности благодаря гибкому бессеточному автотрассировщику. Если машина ошиблась с приоритетной цепью, вы можете вмешаться в один клик и проложить дорожку вручную. Умная система позиционирования компонентов поможет автоматически расставить детали так, чтобы минимизировать длину проводников и размер самого текстолита.
• Редактор схем. Работайте над сложными устройствами, используя иерархические блоки и неограниченное количество листов. Связь между схемой и платой двусторонняя: изменили номинал резистора в схеме — он тут же обновился на плате. Проект легко выгружается в симулятор для проверки логики работы до заказа производства.
• Библиотеки и корпуса. В вашем распоряжении база из более чем 100 тысяч готовых электронных компонентов. Но самое ценное — удобные редакторы корпусов и футпринтов. За несколько минут вы создадите посадочное место под нестандартную деталь, при этом нумерация выводов проставится автоматически по заданным правилам.
• 3D-визуализация. Оценивайте эргономику устройства еще до того, как оно попадет на стол сборщика. Плату можно вращать, масштабировать и рассматривать со всех сторон в реальном времени. В комплекте идет свыше 2500 трехмерных моделей корпусов (TO-220, QFP, BGA и другие), что позволяет точно проверить отсутствие конфликтов деталей.
• Бесшовный импорт и экспорт. Весь накопленный опыт остается с вами. Система корректно открывает схемы, платы и целые библиотеки из P-CAD, Altium Designer, PADS и других популярных САПР. Для завода готовятся стандартные файлы Gerber RS-274X, Excellon и DXF. Поддержка Specctra DSN/SES также дает возможность отправить сложный проект во внешние профессиональные трассировщики.

Инструменты, которые экономят часы рутины

Программа встречает современным интерфейсом, где каждая подсвеченная цепь или полигон считываются мгновенно. Многоуровневая иерархия превращает разработку огромных устройств в понятную структуру папок.

Автоматизация здесь действительно работает на инженера. Функции «Упорядочивание» и «Позиционирование по списку» позволяют очистить хаос из проводов за секунды. Автопрокладка соединений справляется как с простыми двухслойками, так и с плотными многослойными платами, поддерживая сложные правила зазоров.

Проект трижды защищен от случайных ошибок. Автоматическая проверка новых элементов отсекает бракованные футпринты еще на старте. Электрическое правило (ERC) находит пропущенные связи в схеме, а конструкторское (DRC) контролирует зазоры и размеры на самой плате. Все ошибки выводятся списком и подсвечиваются прямо в проекте — исправлять их можно на лету, не перезапуская проверку.

Если плата содержит сложную логику, ее необязательно собирать вслепую. Экспорт в формат Spice-нетлист (.cir) позволяет промоделировать поведение электрической цепи в LT Spice или любом другом внешнем симуляторе перед заказом прототипа.

Для российских инженеров предусмотрен полный перевод оболочки, подробная справка и готовые ГОСТ-форматки для документации. Пошаговый учебник проведет через все этапы создания первого изделия — от идеи до файлов для цеха.
